Мультизональные системы кондиционирования воздуха

Современные системы кондиционирования воздуха позволяют обеспечивать независимый комфорт в нескольких помещениях. Благодаря многозональному кондиционированию удается учесть пожелания к микроклимату обитателей в разных частяъ здания. Необходимость создания индивидуального микроклимата в каждой зоне обусловлена несколькими причинами.

Во-первых, любое жилье и любой бизнес-центр строится с учетом некого условного класса качества и комфортности. Если речь идет о типовом доме в спальном районе, то редко какой владелец всерьез задумывается о установке кондиционера. А если и устанавливается сплит-система, то одна на всю квартиру. Это делается ради создания хоть какого-то комфорта в условиях ограниченных финансов. Напротив, если взять любые апартаменты из элитного жилого комплекса, то тут просто не найти жилья без мультизональной системы кондиционирования. Тут вопрос стоимости системы играет не такую важную роль, как необходимость создания высочайшего уровня комфорта.

Во-вторых, часто бывает так, что одна часть здания или квартиры выходит на одну сторону света, а другая – на противоположную. Утром солнце светит в окна с одной стороны. Тут жарко. С другой стороны, напротив, прохладно, так как тут все находится в тени. После обеда картина меняется. Мультизональное кондиционирование учитывает разность теплопритоков во времени и поддерживает желаемый комфорт в каждом помещении очень точно.

В-третьих, хозяева или посетители находятся во всех кондиционируемых помещениях далеко не всегда. Система центрального кондиционирования обслуживает все здание постоянно. Что же делает мультизональная система? Все очень просто. Либо от нажатия на кнопку пульта, либо от датчика закрытой двери, либо вместе с выключением света, либо по сигналу от системы «Умный дом» (например на выходе из здания хозяин кабинета провел индивидуальной карточкой по считывающему устройству) часть системы кондиционирования, обслуживающая именно это помещение выключится или перейдет в экономичный режим работы. Это позволяет экономить электроэнергию, а также ресурс системы.

Из вышесказанного можно сделать несколько выводов. Кондиционер – это довольно дорогое устройство. Помимо затрат на оборудование и установку, кондиционер в итоге заставит раскошелиться на оплату потребляемой электроэнергии, а также на сервисное обслуживание. Мультизональная система кондиционирования – это следующая ступень развития кондиционера. Соимость мультизональной системы на один квадратный метр площади выше, чем у обычных кондиционеров. Но и возможности выше. Такие системы устанавливаются в помещения и здания высокого класса. И при высокой капитальной стоимости системы, она позволяет добиться существенной экономии впоследствии, так как потребление электроэнергии и обслуживание сведено к минимуму.

Инвертрная мультисплит-системаКакие бывают мультизональные системы? Самый простой вариант – мультисплит-система. Грубо говоря, это обычный кондиционер, только с одним наружным могут работать несколько внутренних блоков. Не стоит думать, что дополнительные внутренние блоки можно подключить к наружному блоку обычной сплит-системы. Компрессорно-конденсаторный блок мультисплит-системы устроен намного сложнее. Во-первых, автоматика отслеживает необходимую мощность охлаждения или нагрева в каждом помещении. В зависимости от этого определяется суммарная нагрузка на компрессор. Специальный контроллер включает компрессор в строго заданном режиме. Затем другой контроллер подает соответствующие сигналы на специальные электромагнитные клапаны, которые распределяют давление и расход хладагента в каждый из внутренних блоков. На наружном блоке мультисплит-системы присутствует несколько портов для подсоединения трасс к внетренним блокам. Как правило, портов ровно столько, сколько помещений обслуживает система. Но бывают и исключения, например системы MXS или RMXS от Daikin. Но о них мы скажем пару слов чуть позже.

Сплит-системаДля сравнения, обычная сплит-система под ключ обычно обходится хозяину в сумму порядка 45-70 долларов за квадратный метр площади помещения. Инверторная мультисплит-система обойдется в 60-80 долларов за метр площади.

Современные мультисплит-системы позволяют использовать внутренние блоки разных типов, что существенно упрощает реализацию даже самых изысканных интерьерных и комфортных решений.

К недостаткам мультисплит-систем можно отнести ограниченность длины фреоновых магистралей. Этот факт не позволяет устанавливать внутренние блоки на существенном удалении от наружного.

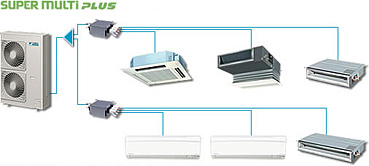

Daikin Super Multi PlusОптимальным решением для кондиционирования небольшого дома или этажа офиса является так называемые мини-VRF решения. Самое широко применяемое оборудование из этого класса – Daikin Super Multi Plus. Эта мультизональная система кондиционирования сочетает в себе преимущества бытовых мультисплит-систем и промышленных VRF-систем (подробнее о VRF-системах см. ниже). При относительно низкой стоимости она позволяет прокладывать довольно протяженные фреоновые трассы. К одному наружному блоку можно подключать до девяти внутренних. При этом от наружного отходит не девять магистралей, а одна, которая затем разветвляется, как в VRF-системах. Super Multi Plus отличается тихой работой как наружного, так и внутренних блоков, что актуально в жилых помещениях и, особенно, в загородных домах, коттеджах. Также благодаря инновационным энергосберегающим технологиям Daikin, эта система является лидером по экономии электроэнергии в своем классе. Стоимость системы на один квадрат площади кондиционируемого помещения варьируется в диапазоне $80-130.

ЧиллерСледующий тип мультизональных систем кондиционирования воздуха – системы чиллер-фанкойл. Принцип работы прост. Чиллер – это водоохлаждающий агрегат. Устанавливается, как правило, на кровле здания, хотя могут также монтироваться вблизи и внутри здания. Чиллер охлаждает воду или антифриз до температур в диапазоне +5 - +10 градусов Цельсия. Специально подбираемая насосная станция прокачивает охлажденный теплоноситель по системе трубопроводов, которая очень напоминает привычные трубы отопления, только в теплоизоляции. Вода подводится к установленным в каждой зоне доводчикам (фанкойлам). Фанкойлы внешне похожи на внутренние блоки сплит-систем, только имеют чуть большие размеры в тех же типоразмерах мощности. Холодная вода проходит по теплообменнику, а вентилятор обдувает его воздухом и подает кондиционированный воздух в помещение.

Подобные системы получили очень широкое применение и используются как в больших административных и коммерческих зданиях, так и в жилых домах, включая небольшие коттеджи. Стоимость систем чиллер-фанкойл на один квадратный метр находится в диапазоне $85-150. На объектах промышленного масштаба (от 10 000 квадратных метров) стоимость системы чиллер-фанкойл за квадратный метр существенно снижается. К недостаткам таких систем можно отнести необходимость размещения насосной станции, вероятность протечек больших объемов воды в помещениях с отделкой, наукоемкое проектирование и сложный монтаж, а также необходимость обслуживания и зимней консервации системы. К плюсам – поэтапный ввод в эксплуатацию, возможность изменения системы, добавления фанкойлов, замены фанкойлов. Также очень удобно использовать охлажденную чиллером воду в том числе и для организации центрального кондиционирования.

Перейдем, наконец, к самой интересной теме, касающейся мультизонального кондиционирования – системы с переменным расходом хладагента (VRF, VRV), уже упоминавшиеся выше. В отличие от чиллера, эти кондиционеры не содержат промежуточного теплоносителя. Все коммуникации – фреоновые. От одного или нескольких наружных блоков, соединенных в единый контур и размещенных на крыше или возле здания, ведется лишь одна магистраль, которая потом разветвляется подобно ветвям растения до каждого внутреннего блока любого типа.

Область применения подобных систем – коммерческие и жилые здания высочайшего класса. Из всех существующих систем мультизонального кондиционирования, VRF обеспечивают самый комфортный микроклимат. Температура поддерживается с максимальной точностью, скорости воздуха на выходе из внутренних блоков минимальны (повышенный комфорт), шум минимален, пространство, занимаемое всеми компонентами системы минимально. Возможна установка системы кондиционирования даже после завершения отделки помещений, возможен поэтапный ввод в эксплуатацию. Системы кондиционирования с переменным расходом хладагента – самые интеллектуальные. В них по умолчанию заложены широкие возможности центрального и удаленного мониторинга и управления. Они относятся к самым энергосберегающим системам кондиционирования. Текущие затраты, в том числе на обслуживание, минимальны.

Стоимость систем VRF на один квадратный метр кондиционируемых помещений колеблется в интервале – от 130 до 250 долларов.

В заключение отметим, что все перечисленные системы требуют серьезного инженерного подхода как к проектированию, так и к монтажным работам, включая пуско-наладочные и сервисные работы. И конечно квалификации монтажного и обслуживающего персонала, а также оснащение бригад дорогостоящим оборудованием. Компания СКН-груп успешно развивает все перечисленные направления. На сегодняшний день мы можем предложить любые решения из всего арсенала существующих на мировом рынке вариантов. Нашими сильными сторонами являются консультационные работы, проработка оптимальных коммерческих предложений, включая комбинированные системы, например сочетание водяных систем кондиционирования с VRF-системами. Любой заказчик может заказать экскурсию по нашим выполненным объектам, получить рекомендации и оценить опыт и качество работ. Монтажные и сервисные подразделения оснащены по последнему слову техники и ежедневно проводят большое количество работы по сооружению новых систем, а также по реконструкции и ремонту существующих систем, смонтированных в свое время непрофессионально другими (к сожалению) недобросовестными организациями.
